恒压供水自动化系统

一、系统概述

随着城市人口的不断增多，越来越多的小高层、超高层建筑如雨后春笋般拔地而起，对于这些高楼大厦的用户来说，用水问题尤为重要。目前采用的供水方法由于用户用水有时间性无法达到恒压的目的就会出现“不用水时水充足，要用水时水压小甚至无水”的情况。为了解决此类问题，我公司研发生产了一套恒压供水系统，该系统由PLC、变频器、多台水泵、传感器等主要设备构成的变频恒压供水系统，具有全自动变频恒压运行、自动工频运行、远程手动控制和现场手动控制等功能。该系统有效地解决了传统供水方式中存在的问题，并具有多种辅助功能，增强了系统的可靠性。并且和计算机实现了联网通讯，实时监控整个供水系统的运行，提升了系统的总体性能，实现恒压供水。

二、系统组成

供水系统由主供水回路、备用回路、储水池及泵房组成，其中泵房装有加压泵。另外，还有多个电动闸阀或电动蝶阀控制各供水回路和水流量。在用水量少时，由于该供水管网较大，系统需要向管网供水充压；当用水高峰期时多开几台泵同时向管网充压。要想维持供水网的压力不变，还要在管网系统的管道上安装压力变送器作为反馈元件为控制系统提供反馈信号，从而达到变频恒压供水的目的。

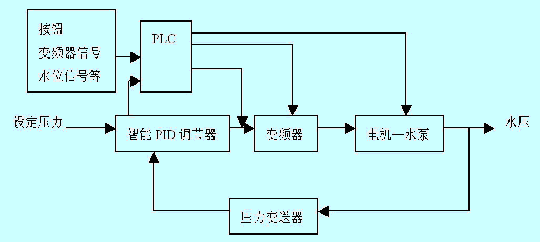

系统原理图如下：

三、自动恒压供水系统特点

1. 自动恒压供水系统投资少、无水池、不用消毒。

2. 自动恒压供水系统体积小、占地少、安装方便。

3. 自动恒压供水系统高效节能，全部充分利用自来水管网压力，三重强制叠压、耗电少，运行费低。

4. 自动恒压供水系统全不锈钢流道，全密封带压稳流补偿系统，彻底隔绝污染源，清洁环保。

5. 自动恒压供水系统水压稳定，不会造成市政管网压力波动。

6. 自动恒压供水系统全自动控制运行，无人值守设计。

7. 自动恒压供水系统超强保护，故障自动显示，报警。

8. 自动恒压供水系统模拟屏人机对话，可随时查询、设定、调整运行参数。

9. 自动恒压供水系统旁通设计，自动切换，停电不停水。

10. 自动恒压供水系统高寿命。运行效率高，可提高水泵的寿命3倍以上。

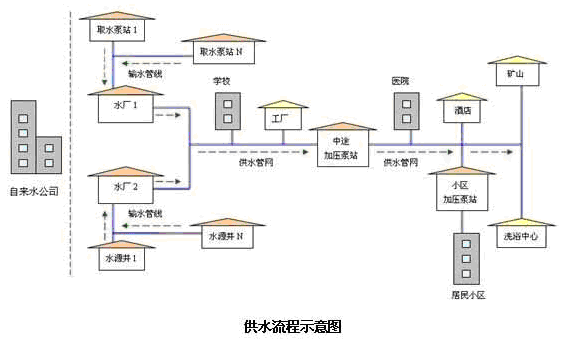

四、供水流程示意图

五、系统优点

恒压供水技术因采用变频器改变电动机电源频率，而达到调节水泵转速改变水泵出口压力，比靠调节阀门的控制水泵出口压力的方式，具有降低管道阻力大大减少截流损失的效能。由于变量泵工作在变频工况，在其出口流量小于额定流量时，泵转速降低，减少了轴承的磨损和发热，延长泵和电动机的机械使用寿命。实现恒压自动控制，不需要操作人员频繁操作，降低了人员的劳动强度，节省了人力。

六、系统组态软件

该系统采用组态王组态软件，实现远程控制。该组态软件具有功能强、操作简单、易于学习等特点，方便用户快速掌握软件的使用方法。

组态画面截图：
